| Miejsce pochodzenia: | Japonia |
| Nazwa handlowa: | FUJI |
| Numer modelu: | NXT II |
| Minimalne zamówienie: | 1jednostka |
|---|---|
| Czas dostawy: | w przeciągu 2 tygodni |
| Zasady płatności: | T/T, Western Union, MoneyGram |
| Możliwość Supply: | 3jednostka |
| marki: | FUJI | Nazwa: | FUJI Scalble Placement Platform NXT ii |
|---|---|---|---|
| Szerokość modułu: | 320 mm | Wymiary maszyny: | L ： 1295 mm （M3 II × 4, M6 II × 2） |
| inteligentne podajniki: | Obsługa taśm o szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm | Tace: | Odpowiedni rozmiar tacy: 135,9 x 322,6 mm (standard JEDEC) (Tray Unit-M), 276 x 330 mm (Tray Unit-LT |
| High Light: | SMT Assembly Machine,SMT Assembly Equipment |
||

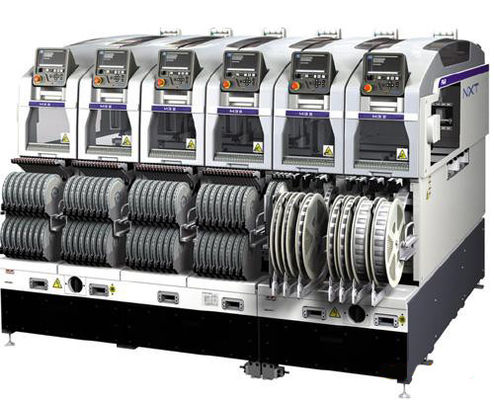

Skalowalna platforma umieszczania Fuji NXT Ⅱ
1. Funkcja specjalna
1.1 Zapewnij klientom najlepszą konfigurację maszyny: NXTII jest jedyną maszyną o prawdziwie modułowej koncepcji. Możliwe jest dowolne instalowanie kombinacji jednostek, takich jak głowica robocza lub jednostka zasilająca komponent, oraz typu toru transportowego, aby zapewnić optymalną konfigurację maszyny odpowiednią dla wszystkich rodzajów klientów. Możesz po prostu użyć tego narzędzia do przeprowadzenia wymiany urządzenia, w tym głowicy roboczej.
1.2 Może być stosowany do produkcji dwutorowej: dwutorowa maszyna torowa może jednocześnie wytwarzać heterogeniczne płytki drukowane. Ponadto, ponieważ czas płyty lub płyty transferowej wynosi zero, zwiększona wydajność.
1.3 Wystarczy użyć wymaganej ilości bez powodowania zbyt dużego problemu: NXTII można wymienić i dodać za pomocą modułu lub głowicy umieszczającej, dzięki czemu minimalna ilość produkcji jest wymagana przy minimalnej inwestycji.
1.4 Aby odegrać przytłaczającą przewagę Odpowiadający zmianom w formie produkcji: Skalowalność NXTII W przypadku klejów do powlekania, umieszczania PoP, umieszczania odsłoniętych wiórów i innych nowych form produkcji nie trzeba importować specjalnego wyposażenia, które można zastąpić odpowiednim urządzeniem.
| M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odpowiedni rozmiar płytki drukowanej (Dł. X szer.) | 48 mm × 48 mm ～ 534 mm × 510 mm (podwójny przenośnik) * 48 mm × 48 mm ～ 534 mm × 610 mm (pojedynczy przenośnik) * Podwójne przenośniki mogą obsługiwać płytki drukowane do 280 (W) mm. Płytki drukowane większe niż 280 (W) mm muszą być wytwarzane przez zmianę trybu podwójnego przenośnika na tryb jednopasmowy. | 48 mm × 48 mm ～ 520 mm × 510 mm (podwójny przenośnik) * 48 mm × 48 mm ～ 520 mm × 610 mm (pojedynczy przenośnik) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typy części | Do 20 rodzajów części (obliczone przy użyciu taśmy 8 mm) | Do 45 rodzajów części (obliczone przy użyciu taśmy 8 mm) | Do 44 rodzajów części (obliczone przy użyciu taśmy 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czas ładowania PCB | W przypadku podwójnego przenośnika: 0 s (praca ciągła) Dla pojedynczego przenośnika: 2,5 s (transport między modułami M3 III), 3,4 s (transport między modułami M6 III) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dokładność umieszczenia (Standardowy znak odniesienia) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wydajność |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Obsługiwane części |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Szerokość modułu | 320 mm | 645 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wymiary maszyny | L: 1295 mm (M3 II × 4, M6 II × 2) / L: 645 mm (M3 II × 2, M6 II) W: 1900,2 mm H: 1474 mm (M3 II) / 1476 mm (M6 II, M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System zasilania częściami | |
| inteligentne podajniki | Obsługa taśm o szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm |
| Podajniki Stick | 4 ≤ Szerokość części ≤ 15 mm (6 ≤ Szerokość ramienia ≤ 18 mm), 15 ≤ Szerokość części ≤ 32 mm (18 ≤ Szerokość ramienia ≤ 36 mm) |
| Tace | Odpowiedni rozmiar tacy: 135,9 x 322,6 mm (standard JEDEC) (Tray Unit-M), 276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC) |
| Opcje | |
| Podajniki do tac, PCU II (moduł wymiany palet), MCU (moduł zmiany modułu), stojak na panel inżynierski, adapter FUJI CAMX, Fujitrax | |
