Miejsce pochodzenia: | Japonia |
Nazwa handlowa: | FUJI |
Numer modelu: | XPF |
Minimalne zamówienie: | 1jednostka |
---|---|
Czas dostawy: | w przeciągu 2 tygodni |
Zasady płatności: | T/T, Western Union, MoneyGram |
Możliwość Supply: | 3jednostka |
Marka: | FUJI | Nazwa: | Szybki montaż wielofunkcyjny |
---|---|---|---|
Liczba dysz: | 12 sztuk | Obsługiwane części: | 0402(1005) |
Inteligentne podajniki: | Obsługa taśm o szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm | Waga: | 1860 kg |
High Light: | Maszyna montażowa SMT,sprzęt montażowy SMT,wielofunkcyjna maszyna montażowa SMT |

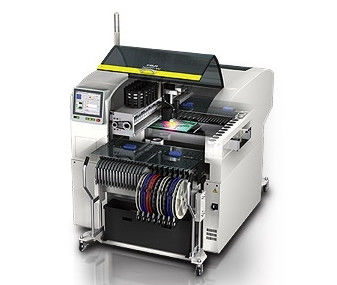

Szybka wielozadaniowa mounter XPF-L / W Oryginalna maszyna FUJI
1.1 Umieszczanie głowic („narzędzi automatycznych”) jest wymieniane automatycznie podczas produkcji: XPF jest pierwszą na świecie maszyną wyposażoną w dynamiczną wymianę głowicy. Maszyna może automatycznie przełączać między głowicą do szybkiego umieszczania a głowicą wielofunkcyjną podczas produkcji upewnij się, że używana jest najbardziej wydajna głowica do bieżącego zadania. Obejmuje to możliwość przełączenia na głowicę klejącą, co oznacza, że nakładanie kleju i umieszczanie części mogą być wykonywane na tej samej maszynie.
1.2 Nie trzeba decydować między szybkim modułem lub maszyną wielofunkcyjną: Ponieważ wymiana głowicy jest dynamiczna i automatyczna, XPF jest rozwiązaniem bez obramowania, obejmującym jednocześnie szybkie i wielofunkcyjne potrzeby. Bez względu na rodzaj Panel XPF osiąga optymalną równowagę między możliwościami produkcyjnymi, zapewniając, że zawsze będziesz mógł w pełni wykorzystać swój sprzęt.
1.3 Obsługa paneli do 686 x 508 mm za pomocą XPF-W: Model XPF-W jest przeznaczony do obsługi dużych i ciężkich paneli o wymiarach do 686 x 508 mm (27 x 20 cali) mm i wadze do 6 kg.
Specyfikacja maszyny | Auto-narzędzie Rewolwer | Pojedyncza dysza | Automatyczne narzędzie M4 | Automatyczne narzędzie do klejenia | |
Liczba dysz | 12 | 1 | 4 | Liczba załadowanych strzykawek: 1 strzykawka na stację kleju | |
Liczba automatycznych narzędzi w stacji auto-tool | 2 (XPF-L) / 3 (XPF-W) | 6 (XPF-L) / 8 (XPF-W) (Jedno narzędzie do automatycznego pomiaru wysokości tacy odbywa się podczas korzystania z tac) | 1 | Liczba zajętych gniazd podajnika: 8 (MFU-40) (Naprawiono pozycję ładowania - do góry do 4 automatycznych narzędzi do klejenia można załadować) | |
Obsługiwane części | 0402 (01005) do 20 x 20 mm Maksymalna wysokość: 3,0 mm | 1005 (0402) do 45 x 150 (68 x 68) mm Maksymalna wysokość: 25,4 mm | 4 dysze typu: 3 x 3 do 14 x 14 mm 2 dysze typu: 14 x 14 do 22 x 26 mm Maksymalna wysokość: 6,5 mm | Strona ładowania: Strona 1 (MFU-40 lub urządzenie stałe) | |
Maszyna takt | XPF-L | 0,144 s / składnik 25 000 cph | 0,400 s / komponent 9 000 cph | 4 typy dysz: 0,343 s / strzał 10 500 cph 2 typy dysz: 0,456 s / strzał 7.900 cph | Takt dozowania: 0,2 s / strzał |
XPF-W | 0,145 s / składnik 24 800 cph | 0,418 s / składnik 8600 cph | 4 dysze typu; 0,351 s / strzał 10 250 cph 2 typy dysz; 0,462 s / zastrzelony 7800 cph | ||
Umieszczanie precyzja | Małe elementy wiórowe | +/- 0,050 mm cpk≥1,00 +/- 0,066 mm cpk ≥ 1,33 | +/- 0,040 mm cpk≥1,00 +/- 0,053 mm cpk> 1,33 | - | Dokładność pozycji dozowania: +/- 0,1 mm cpk≥1,00 |
Części QFP | +/- 0,040 mm cpk≥1,00 +/- 0,053 mm cpk> 1,33 | +/- 0,030 mm cpk≥1,00 +/- 0,040 mm cpk ≥ 1,33 | +/- 0,040 mm cpk≥1,00 +/- 0,053 mm cpk> 1,33 | ||
Rozmiar PCB (LXW) | Do 457 x 356 mm Grubość 0,4 (0,3) do 5,0 mm (XPF-L) / 686 x 508 mm Grubość 0,4 do 6,5 mm (XPF-W) Min. 50 x 50 mm | ||||
Czas ładowania PCB | 1,8 s (XPF-L) / 3,5 s (XPF-W) | ||||
Maszyna wymiary | XPF-L | L: 1500 mm, W: 1 607,5 mm, H: 14199,5 mm (Wysokość przenośnika: 900 mm H: bez wieży sygnałowej) | |||
XPF-W | L: 1500 mm, W: 1 762,5 mm, H: 1 422,5 mm (wysokość przenośnika: 900 mm H: bez wieży sygnałowej) | ||||
Ciężar maszyny | Korpus maszyny XPF-L: 1500 kg / XPF-W: 1860 kg MFU-40: Ok. 240 kg (z załadowanymi podajnikami W8) BTU-AII: Ok. 120 kg, BTU-B: Ok. 15 kg, MTU-AII: Ok. 615 kg (z załadowanymi tacami / podajnikami) |
Pakowanie części |
Części do taśm (standard JIS, JEITA), części w sztyfcie, części do tac |
Opcje |
Podajnik sztyftów, kamera szerokokątna, jednostka strumienia świetlnego, stojak na szpulę (w głównym urządzeniu), sprawdzanie współpłaszczyznowości, niestandardowe dysze i uchwyty mechaniczne, Fujitrax |
Osoba kontaktowa: Sandy
Tel: +8617324492760
