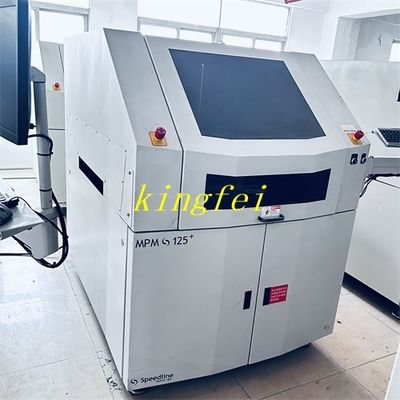

Drukarka MPM BTB 125 Drukarka MPM / Speedline

MPM/Speedline Drukowanie pasty lutowej i opryskiwanie pasty lutowej BTB125
MPM/Speedline Online wyposażenie w pełni automatyczne
Rozmiar sprzętu:1638.4m9 X1593.1mmX1418.6mm
Masa sprzętu:1039KG
Wymagania dotyczące mocy:200~400VAC/60Hz,15A
Wymagania dotyczące źródła powietrza:5KGf/cm2 ((0,5Mpa)
Parametry
Rozmiar podłoża:609.6mmx508mm
Minimalny rozmiar podłoża:500,8 mm x 50,8 mm
Wielkość grubości podłoża:0.2 mm~5.0 mm
Kanał druku:4.5kg ((101lb)
kanał przenoszenia:20,5-4,5 kg
Przyciskanie podłoża: Przyciskanie płyty podłoża, przyciskanie górne, próżnia na stole roboczym, system przyciskania krawędzi EdgeLoc
Metoda wspierania podłoża:Magnetyczne palce opcjonalne części: wieże H, blok wspierający, specjalna oprawka, Quik Too1
Obszar druku:609.6mmx508mm
Odkładanie druku: 0 mm~6.35 mm
prędkość druku:00,635 mm/s ~ 304,8 mm/s
Ciśnienie druku: 0~22,7 kg
Rozmiar ramy szablonu:737x737mm
Pole widzenia obrazu (FOV):10.6mx8.0mn
Typ danych:Punkt odniesienia o standardowym kształcie
System kamer:System kamer: Jednostkowa kamera cyfrowa - MPM Patentowany system widzenia w górę/dołu

Dokładność ustawienia i powtarzalność całego układu: ± 12,5 mikrona
Dokładność ustawienia i powtarzalność całego układu: ± 12,5 mikrona
Wymagania dotyczące mocy urządzenia:200~240VAC/60Hz,15A
Wymagania dotyczące sprężonego powietrza:100psi@4cfm
