| Miejsce pochodzenia: | Japonia |
| Nazwa handlowa: | MPM/Speedline |
| Numer modelu: | Impet BTB |
| Minimalne zamówienie: | 1 PCS |
|---|---|
| Czas dostawy: | w ciągu 3 dni |
| Zasady płatności: | T/T, Western Union, MoneyGram |
| Możliwość Supply: | 10 PCS |
| Marka: | MPM/szybkość | Częściowe imię: | Druk pasty lutowniczej |
|---|---|---|---|
| Numer części: | Impet BTB | Rozmiar sprzętu: | 1195,4 x 1394 x 1589,4 mm |
| Władza: | 200 do 240 VAC (10%), jednofazowe przy 50/60 Hz, 15 A | Waga sprzętu: | 797 kg |
| Podkreślić: | Momentum BTB drukarka,Maszyna drukarska BTB do lutowania pasty lutowej,Drukarka MPM Speedline |
||

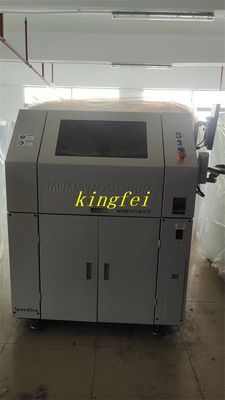

Momentum BTB Maszyna drukarska MPM/Speedline
| MPM/Speedline Solder Paste Printer Momentum BTB | |
| MPM/Speedline Online wyposażenie w pełni automatyczne | |
| Rozmiar sprzętu: | 1195.4x1394x1589.4 mm |
| Masa sprzętu: | 797 kg |
| Wymagania dotyczące mocy: | 200 do 240 VAC (10%) pojedyncza faza@50/60Hz,15A |
| Wymagania dotyczące źródła powietrza: | 100 psi, od 4 cm (standardowy tryb pracy) do 18 m (przecieraczka próżniowa) (6,89 bar@1,9 Lsto8,5 L/s), rurociąg o średnicy 12,7 m, rurociąg o średnicy zewnętrznej x9,5 mm |
| parametry | |
| Maksymalny rozmiar podłoża: | (X 609,6mmx508mm x Y) (24x20 cali) |
| Minimalny rozmiar podłoża: | (Kx50.8mm x 50.8mm) (2x2 cali) |
| Wielkość grubości podłoża: | 0.2~5.0 mm (0.008~0.20 cali) |
| Maksymalna masa podłoża: | 40,5 kg (10 kg) |
| Odległość krawędzi podłoża: | 30,0 mm (0,118 cali) |
| Odległość od dolnej części: | 12.7mm (0,5 cala) standardowa konfiguracja 25m (1,0 cala) |
| Wymaganie: | Stała zaciska dolna, próżnia środkowa |
| Metoda podtrzymania podłoża: | Magnetyczny palec (nieobowiązkowy: próżniowy deflator, próżniowy palec, blok podtrzymujący, dedykowana oprawka, opatentowane narzędzie automatyczne, narzędzie Quik) |
| Wlać: | Płyty obwodów większe niż 20 cali wymagają dedykowanego stołu roboczego o większym rozmiarze X |
| Parametry druku | |
| Maksymalna powierzchnia druku (XxY): | 609.6mmx508mm(24x20 cali) |
| Drukowanie demolding ((Snap-off): | 0~6,35 m (00,25 cali) |
| prędkość druku: | 0.635mm/s~304.8mm/s(0.025 in/s~12 in/s) |
| Ciśnienie druku: | 0 ~ 22,7 kg (0 1b ~ 50 1lbs) |
| Rozmiar ramki szablonu: | Ruler ramki szablonu 737mmx737mm (29x29c), dostępne szablony mniejszych rozmiarów |
| Zdjęcia | |
| Pole widzenia (FOV): | 10.6 mm x 8.0 mm ((0.417 x 0.315 cali) |
| Typ punktu widzenia obrazu: | Standardowy punkt odniesienia kształtu (zob. standard SMEMA), podkładka/dziura |
| System kamer: | Jednorazowa kamera cyfrowa (patentowany przez MPM system widzenia w górę i w dół) |
| Wydajność | |
| Dokładność ustawienia i powtarzalność całego systemu: | ± 12 mikronów (0.0005 ") @ 60, Cpk ≥ 2.0 |
| Dokładność i powtarzalność druku pasty lutowej: | ± 20 mikronów ((士0.0008 ‰) @ 60, Cpk ≥ 2.0 |
| Czas cyklu | |
| Momentum BTB | 9 sekund standardowych |
| Momentum BTB HIE | 70,5 sekundy standardowe |
