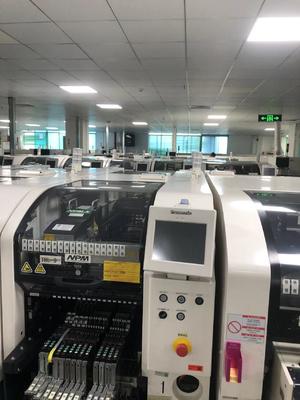

Panasonic NPM W Chip Mounter Twoje ostateczne rozwiązanie dla wysokiej wydajności montażu SMT

Panasonic NPM - W to najnowocześniejsza maszyna z technologią montażu powierzchniowego (SMT), która na nowo definiuje standardy wysokiej wydajności produkcji elektronicznej.Zaawansowane i inteligentnie zaprojektowane, spełnia szeroki zakres potrzeb produkcyjnych w przemyśle elektronicznym.

1Wyjątkowa wydajność w obsłudze

- Wielokrotne głowice montażowe:
- 16 - Głowa dyszy: podczas pracy w trybie wysokiej produkcji (ON) osiąga imponującą prędkość maksymalną 70 000 cph (0, 051 s/ chip), z dokładnością umieszczenia ± 40 μm/ chip (Cpk≥1).W trybie wysokiej dokładności (OFF), prędkość wynosi 62, 500 cph (0, 058 s/ chip), a dokładność może być zwiększona do ± 30 μm/ chip (opcjonalnie ± 25 μm/ chip w określonych warunkach określonych przez firmę Panasonic).Może obsługiwać elementy od małego 0402 chipów do tych o wymiarach L6 × W6 × T3, co czyni go idealnym do produkcji dużych ilości małych komponentów.
- 12 - Głowa dyszy: Oferuje maksymalną prędkość 62 500 cph (0,058s/chip) i dokładność umieszczenia ±40μm/chip (Cpk≥1).5, nadaje się do różnorodnych rozmiarów komponentów w zastosowaniach o średniej prędkości i wysokiej dokładności.
- 8 - Głowa dyszy: z maksymalną prędkością 40 000 cph (0,090s / chip), zapewnia dokładność umieszczenia ± 40 μm / chip, ± 30 μm / QFP 12 - 32 mm i ± 50 μm / QFP poniżej 12 mm.Głowa ta może obsługiwać elementy od 0402 do większych do L32×W32×T12, umożliwiające umieszczenie różnych elementów, w tym większych układów scalonych.
- 3 - Głowa dyszy: Chociaż ma niższą prędkość 11 000 cph (0,33 s / QFP), zapewnia dokładność umieszczenia ± 30 μm / QFP.Może obsługiwać komponenty od 0603 chipów do dużych komponentów do L150×W25(对角152) ×T28, dzięki czemu nadaje się do umieszczania dużych elementów, takich jak złącza i niektóre specjalistyczne elementy.

2Wysoka precyzja i wysoka wydajność

- Zaawansowany system kamer: wyposażony w nagradzaną kamerę wielowymiarowego rozpoznawania, NPM - W łączy w sobie wyrównanie komponentów, pomiar grubości i 3D inspekcję koplanarności w jednym kroku.Dzięki temu nie tylko poprawi się dokładność umieszczania, ale także ogólna jakość zmontowanych PCB, zmniejszając prawdopodobieństwo wystąpienia wad.
- Wysokiej sztywności brama: Wysokiej sztywności brama zapewnia stabilną platformę dla głów montażowych, zapewniając płynne i dokładne ruchy podczas procesu umieszczania.Ta stabilność przyczynia się do precyzyjnego umieszczania elementów, nawet przy dużych prędkościach.

3. Wszechstronna kompatybilność części
NPM-W może obsługiwać szeroki zakres komponentów, od najmniejszych chipów 0402 po duże komponenty, takie jak złącza o wymiarach do L150×W25×T28.w tym SOP, QFP, CSP, BGA, kondensatory elektrolizy aluminiowej, sterowniki objętości, trimmery, cewki i wiele innych.od elektroniki użytkowej po sprzęt przemysłowy.

4Elastyczne sposoby produkcji

- System przenośnika podwójnego toru: maszyna posiada system przenośnika podwójnego toru, oferujący trzy tryby produkcji: tryb produkcji niezależnej, tryb produkcji zmiennego,i połączenie obuW trybie niezależnej produkcji przednie i tylne głowice mogą pracować na różnych płytkach PCB jednocześnie, co jest bardzo wydajne podczas jednoczesnej produkcji różnych modeli produktów.Zmiany trybu produkcji umożliwiają głowice na zmianę między dwoma torami, zmniejszając czas bezczynności i zwiększając ogólną wydajność.
- Łatwe ustawianie maszyny i przejście na inną: NPM - W umożliwia łatwe ustawianie maszyny i szybkie przejście między różnymi pracami produkcyjnymi.Oprogramowanie systemowe może szybko dostosować ustawienia, takie jak szerokość toru, parametry umieszczenia i dane dotyczące komponentów, zmniejszając czas przestojów podczas zmian pracy.

5. Duże - Format PCB Obsługa
NPM - W może obsługiwać duże rozmiary PCB, z maksymalnym rozmiarem L750 × W550 mm w trybie pojedynczej ścieżki do całkowitego montażu.może obsługiwać PCB do L750×W260mm do całkowitego montażuDzięki temu nadaje się do produkcji dużych płyt obwodowych, takich jak te stosowane w systemach kontroli przemysłowej, dużych ekranach i niektórych rodzajach urządzeń elektrycznych.

6Specyfikacje

- Zasilanie: Kompatybilne z trójfazowym zasilaniem AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, o zużyciu energii 2,5 kVA.
- Źródło pneumatyczne: wymaga 0,5 MPa, 200 L/min (A.N.R.).
- Wymiary: W1280mm × D2332mm × H1444mm.
- Masa: około 2250 kg (z zastrzeżeniem zmian w zależności od opcjonalnych elementów).

Atrybuty niestandardowe

- Opcje podawania składników: obsługuje szeroki zakres metod podawania składników, w tym różne szerokości karmiarek taśmowych (8/12/16/24/32/44/56mm),z maksymalnie 120 kolejnych podajników (dla taśmy 8 mm)Podtrzymuje również jednostronnego i podwójnego typu podkładki, a także podkładki typu pręta,zapewnienie elastyczności w dostawach komponentów zgodnie z wymaganiami produkcji.
- Integracja i rozbudowa linii: NPM - W można łatwo zintegrować z istniejącymi liniami produkcyjnymi SMT.takie jak drukarki, maszyn kontrolnych i pieców odtwarzających, a także sprzętu zewnętrznego.oferuje potencjał dla przyszłej ekspansji, umożliwiając producentom dodanie większej liczby funkcjonalności lub mocy w miarę rozwoju ich działalności.
- Konstrukcja oszczędności energii: Zaprojektowana z myślą o funkcjach oszczędności energii, NPM - W pomaga zmniejszyć ogólne koszty produkcji, zużywając mniej energii w porównaniu z niektórymi tradycyjnymi maszynami SMT.To przynosi korzyści nie tylko producentowi, ale również przyczynia się do zrównoważonego rozwoju środowiska.
